ในระบบส่งกำลัง (Powertrain), ห้องเกียร์ทดรอบ (Gearbox) และมอเตอร์อุตสาหกรรม หนึ่งในชิ้นส่วนสำคัญที่ขาดไม่ได้คือ ออยซีลหลังเหล็ก 2 ลิป (Double Lip Metal Cased Oil Seal) ซึ่งเป็นที่ยอมรับในหมู่วิศวกรและช่างซ่อมบำรุงว่าให้ความแข็งแรง ทนทาน และระบายความร้อนสูงกว่าซีลเปลือกยางทั่วไปอย่างมาก

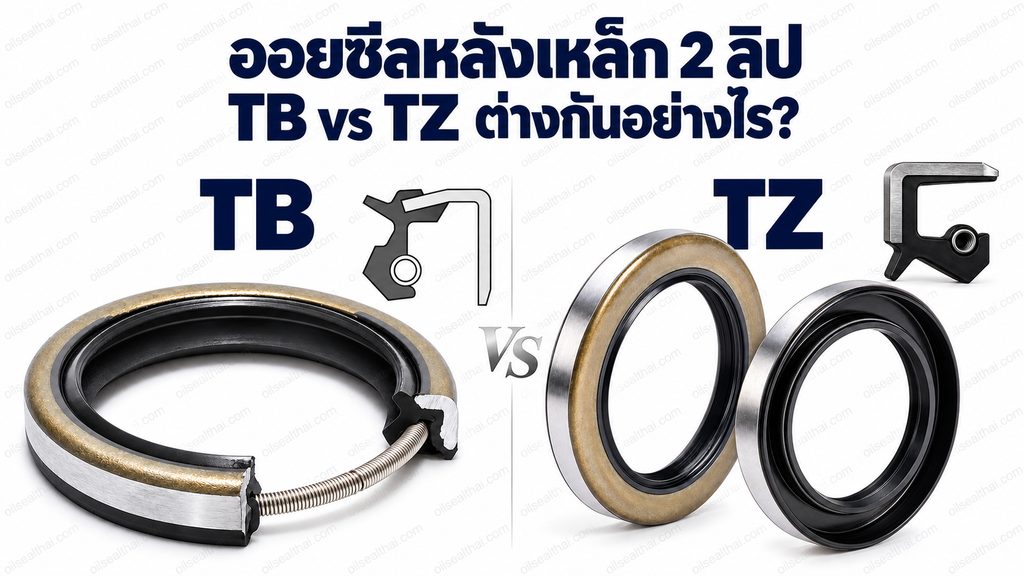

หลายท่านมักพบรหัสรุ่นที่ใกล้เคียงกันคือ รุ่น TB และ รุ่น TZ จึงเกิดคำถามตามมาว่า “สองรุ่นนี้ต่างกันอย่างไร? ใช้แทนกันได้หรือไม่? และรุ่นไหนเหมาะกับหน้างานแบบใด?” บทความนี้จะพามาเจาะลึกทุกมิติทางวิศวกรรมครับ
1. สรุปความเหมือนในเชิงโครงสร้างพื้นฐาน (Core Structure)
ก่อนจะดูความต่าง ต้องเข้าใจก่อนว่าทั้ง TB และ TZ จัดอยู่ในตระกูล “ซีลหลังเหล็ก 2 ลิป เสริมสปริง” เหมือนกัน โดยมีโครงสร้างร่วมกันดังนี้:
- ปลอกนอกโลหะเปลือย (Outer Metal Casing): ขึ้นรูปจากเหล็กกล้าคาร์บอน (Carbon Steel) หรือสแตนเลส เจียระไนผิวสัมผัสเรียบละเอียด เพื่อให้สวมอัดแน่น (Interference Press-fit) เข้ากับเบ้าเสื้อเครื่องจักรอย่างมั่นคง
- ลิปหลักมีสปริงรัด (Primary Sealing Lip with Garter Spring): ทำหน้าที่กักเก็บน้ำมันหล่อลื่นและจาระบี สปริงรัดช่วยรักษาแรงกดสัมผัสหน้าเพลาอย่างสม่ำเสมอ แม้เพลาหมุนด้วยความเร็วสูง
- ลิปเสริมกันฝุ่น (Auxiliary Dust Lip / Wiper): ปากซีลชั้นนอกทำหน้าที่สกัดกั้นฝุ่นละออง เม็ดทราย และสิ่งสกปรกไม่ให้เข้าไปทำลายลิปหลัก
- การระบายความร้อนสูงสุด (High Thermal Dissipation): สัมผัสโลหะชนโลหะช่วยถ่ายเทความร้อนจากบริเวณขอบลิปซีลออกสู่เบ้าเสื้อสูบได้เร็วกว่าซีลเปลือกยาง (TC) อย่างมหาศาล
💡 ข้อสรุปเรื่องการสวมทดแทน (Interchangeability):หากขนาดมิติเท่ากัน คือ เพลาใน (d) × เบ้านอก (D) × ความหนา (B) ทั้งรุ่น TB และ TZ สามารถใส่ทดแทนกันได้ 100% โดยไม่ส่งผลกระทบต่อประสิทธิภาพการทำงาน

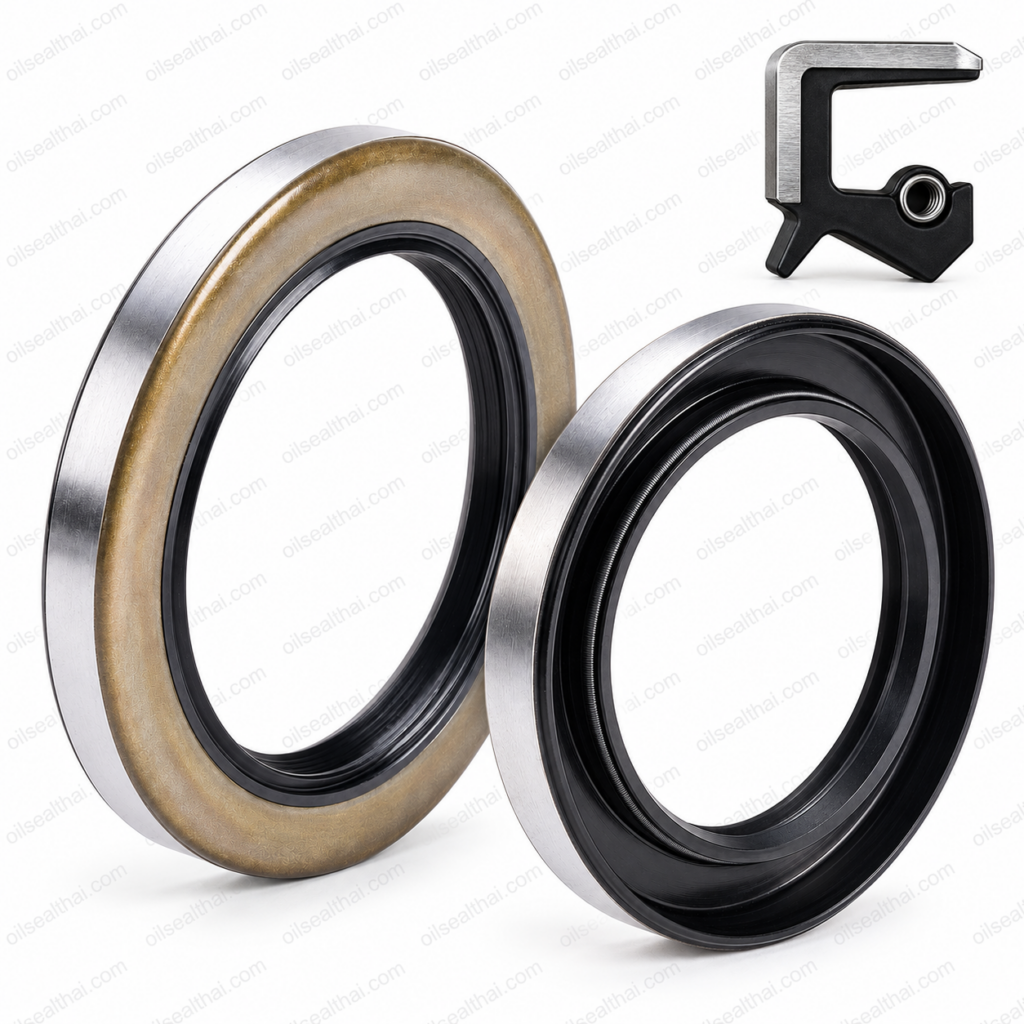

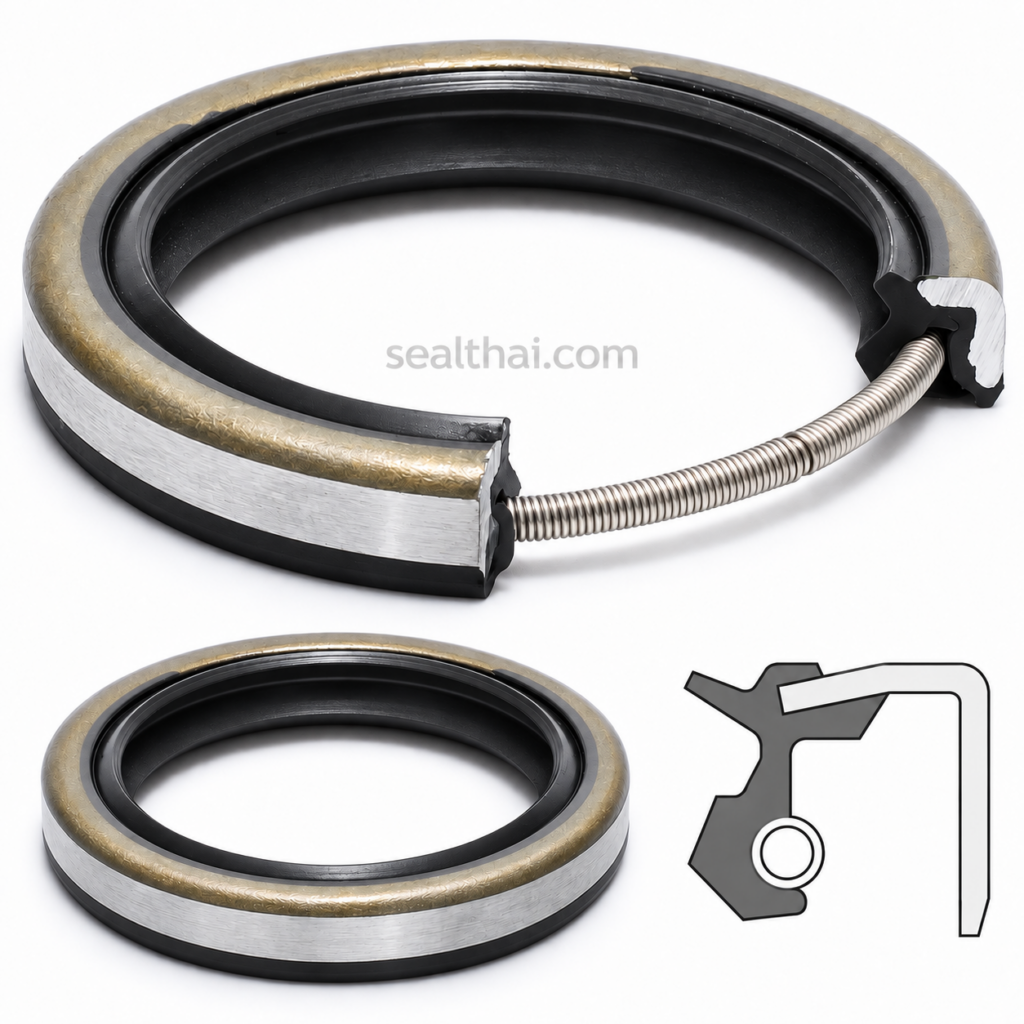

2. จุดแตกต่างเชิงวิศวกรรมและการออกแบบ: TB vs TZ
3. ข้อได้เปรียบของการใช้ซีลหลังเหล็ก (TB / TZ) เมื่อเทียบกับซีลเปลือกยาง (TC)
- การระบายความร้อนที่เหนือกว่าอย่างเห็นได้ชัด: ขณะเพลาหมุนด้วยความเร็วสูง เกิดความร้อนสะสมที่จุดสัมผัสลิปซีล โครงสร้างเหล็กเปลือยจะนำความร้อนระบายออกสู่เบ้าเสื้อโลหะทันที ช่วยไม่ให้ปากซีลไหม้หรือแข็งกระด้างก่อนเวลาอันควร
- ไม่คลายตัวเมื่อเจอความร้อนสะสม (No Thermal Creep): เปลือกยางอาจเกิดการยุบตัวหรือบวมเมื่อแช่อยู่ในน้ำมันร้อนเป็นเวลานาน แต่โครงเหล็กของ TB และ TZ จะคงขนาดพิกัดความเผื่อ (Tolerance) ได้แม่นยำ 100%
- การตั้งฉากและความตรงแนวแกน (Concentricity): เสื้อเหล็กช่วยให้ตัวซีลตั้งฉาก 90 องศากับเพลาอย่างเที่ยงตรง ป้องกันการเอียงของแนวสัมผัสลิปซีล
⚠️ ข้อควรระวังสำคัญสำหรับซีลหลังเหล็ก (ทั้ง TB และ TZ):
- ห้ามใช้กับเบ้าเสื้ออะลูมิเนียม: เพราะอะลูมิเนียมขยายตัวจากความร้อนเร็วกว่าเหล็กเกือบ 2 เท่า อาจทำให้ซีลหลวมและหมุนฟรีตามเพลา (เบ้าอะลูมิเนียมต้องใช้ซีลเปลือกยางรุ่น TC)
- ผิวเบ้าต้องเรียบเนียน: รูเบ้าเสื้อสูบควรมีความเรียบ Ra 1.6 – 3.2 µm ปราศจากรอยขูดขีดลึก
- ทากาวปะเก็นเหลวบางๆ ก่อนอัด: แนะนำให้ทา Liquid Gasket รอบขอบเหล็กภายนอกบางๆ เพื่ออุดรอยตามด ป้องกันน้ำมันซึมตามรอยต่อรอบนอก 100%
4. ขั้นตอนการติดตั้งออยซีลหลังเหล็ก TB และ TZ ให้ถูกต้องตามมาตรฐาน
🧽ขั้นตอนที่ 1: ตรวจสอบและทำความสะอาด
ลบคมปากเบ้าเสื้อสูบ ลบเสี้ยนที่ปลายเพลา ทำความสะอาดคราบน้ำมันและเศษโลหะเก่าออกให้หมดจด
💧ขั้นตอนที่ 2: หล่อลื่นลิปซีล
ทาจาระบีหรือน้ำมันหล่อลื่นสะอาดที่ขอบลิปซีลทั้งสองชั้น และทากาวปะเก็นเหลวฟิล์มบางๆ รอบเสื้อเหล็กภายนอก
⚙️ขั้นตอนที่ 3: ใช้เครื่องมือกดอัดระนาบตรง
ใช้ปลอกกด (Press Tool) ที่มีขนาดพอดีกับขอบนอก อัดลงตรงๆ อย่างสม่ำเสมอ ห้ามใช้ค้อนเคาะขอบซีลโดยตรงเด็ดขาด
