เจาะลึกนวัตกรรม “ซีลคาสเซ็ท (Cassette Oil Seal)” ทางออกของเครื่องจักรกลการเกษตรและงานหนัก
หากคุณเป็นเจ้าของรถแทรกเตอร์การเกษตร (เช่น Kubota, Yanmar, Ford, New Holland) รถเกี่ยวข้าว หรือผู้ควบคุมเครื่องจักรกลหนักอย่างรถขุดแบคโฮ (Komatsu, Kobelco, CAT, Hitachi) คงเคยเผชิญกับ “ปัญหาโลกแตก” ประจำฤดูกาลทำงาน:
⚠️ เปลี่ยนออยซีลดุมล้อใหม่ได้ไม่ถึง 2-3 สัปดาห์ น้ำมันเกียร์/น้ำมันเฟืองท้ายรั่วหยดอีกแล้ว พอถอดออกมาดูพบว่า:
- โคลนตมและเศษทรายทะลักเข้าไปอัดแน่นจนสปริงรัดเพลาหลุด ปากซีลฉีกขาด
- ตลับลูกปืนดุมล้อแตกเสียหายจากน้ำและสนิม
- ที่เลวร้ายที่สุด: แกนเพลาเดิมถูกเศษทรายขัดสีจนกลายเป็น “ร่องลึก” ต้องยกเพลาไปพอกชุบฮาร์ดโครมหรือเปลี่ยนเพลาใหม่ เสียค่าใช้จ่ายและเสียเวลาหน้างานไปนับหมื่นบาท
ทำไมออยซีลมาตรฐานแบบเดิมถึงเอาไม่อยู่? และทำไมค่ายผู้ผลิตเครื่องจักรชั้นนำระดับโลกจึงเปลี่ยนมาใช้ “ซีลคาสเซ็ท (Cassette Seal)” ในตำแหน่งดุมล้อและเพลาขับทั้งหมด? บทความวิศวกรรมชิ้นนี้มีคำตอบอย่างละเอียด
1. ซีลคาสเซ็ท (Cassette Seal) คืออะไร? แตกต่างจากออยซีลทั่วไปอย่างไร?
ในทางวิศวกรรมการซีล ซีลคาสเซ็ท (Cassette Seal) จัดอยู่ในกลุ่ม Unitized Radial Shaft Seal คือ “ซีลชุดสำเร็จรูปปิดผนึกในตัวแบบครบวงจร” ที่รวมเอาองค์ประกอบ 2 ส่วนหลักเข้าไว้ด้วยกันในชิ้นเดียว:
- ตัวเรือนซีลภายนอก (Outer Seal Housing): โครงเหล็กประกบสองชั้นหุ้มยางสังเคราะห์เกรดพรีเมียม (NBR หรือ Viton) ทำหน้าที่สวมอัดแน่นเข้ากับเบ้าเสื้อดุมล้อ (Housing Bore)
- ปลอกสวมเพลาในตัว (Integrated Wear Sleeve): ปลอกเหล็กชุบแข็งกลึงขึ้นรูปและเจียระไนผิวเรียบพิเศษ สวมอัดแน่นอยู่กับแกนเพลาหมุน

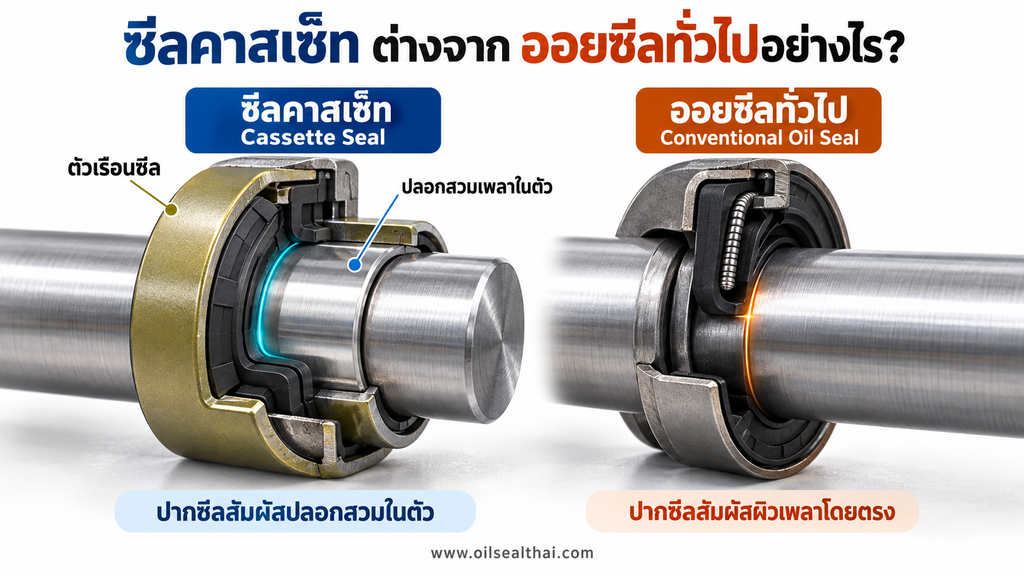

ในออยซีลทั่วไป (เช่น รุ่น TC, SC) ปากซีลยางจะสัมผัสและเสียดสีลงบน “ผิวแกนเพลาของเครื่องจักรโดยตรง” แต่สำหรับ ซีลคาสเซ็ท ปลอกสวมเพลาด้านในจะหมุนล็อกไปพร้อมกับเพลาเครื่องจักร ทำให้การเสียดสีทั้งหมดเกิดขึ้น “ระหว่างปากซีลภายในกับปลอกสวมในตัวเท่านั้น” ผิวเพลาเครื่องจักรเดิมจึงไม่ได้รับผลกระทบจากการเสียดสีเลยแม้แต่น้อย 100%!
2. 3 นวัตกรรมทางวิศวกรรมที่ทำให้ Cassette Seal แกร่งเหนือชั้น
| นวัตกรรม (Feature) | กลไกการทำงานทางวิศวกรรม (Engineering Mechanism) | ประโยชน์ที่ผู้ใช้ได้รับจริง (Field Benefit) |
|---|---|---|
| 1. ระบบเขาวงกตหลายชั้น (Multi-Barrier Labyrinth) |
โครงสร้างเหล็กซ้อนกันสร้างเป็นช่องทางเดินคดเคี้ยวรูปเขาวงกต พร้อม ลิปดักฝุ่น 3-5 ชั้น (Multi-Lip) ทั้งแนวแกน (Axial) และแนวรัศมี (Radial) คอยปัดสะบัดโคลน ทราย และน้ำขังออกทันทีด้วยแรงเหวี่ยงหนีศูนย์ | ป้องกันโคลนเหลว เศษหญ้า และน้ำคันนาไม่ให้หลุดเข้าไปถึงปากซีลหลัก หมดปัญหาซีลแตกสปริงหลุดจากการลุยนาตมลึก |
| 2. ปลอกสวมเพลาในตัว (Integrated Wear Sleeve) |
ปลอกเหล็กกล้าผ่านกระบวนการชุบแข็งและเจียระไนผิวหน้าสัมผัสระดับ Superfinish มีค่าความเรียบผิวเป๊ะตามสเปกมาตรฐานยุโรป (Ra ≤ 0.2 µm) จากโรงงานผลิต | เพลาเดิมสึกเป็นรอยก็ใส่ได้ทันที! ไม่ต้องถอดเพลาไปส่งโรงกลึง ไม่ต้องเชื่อมพอกฮาร์ดโครม และไม่ต้องซื้อปลอก Speedi-Sleeve เพิ่ม |
| 3. ช่องกักเก็บจาระบีหล่อลื่น (Pre-Lubricated Chamber) |
ระหว่างร่องเขาวงกตแต่ละชั้นมีการบรรจุจาระบีสังเคราะห์กันน้ำเกรดพิเศษ (Heavy-Duty Barrier Grease) ปิดผนึกมาจากโรงงาน ทำหน้าที่เป็น “กำแพงของเหลวไฮดรอลิก” อีกชั้นหนึ่ง | หล่อลื่นปากซีลยางตลอดเวลา ป้องกันอาการปากซีลไหม้แห้ง (Dry Running) และบล็อกละอองน้ำไม่ให้แทรกตัวผ่านแนวสัมผัส |
3. ตารางเปรียบเทียบ: ออยซีลมาตรฐาน (TC/SC) VS ซีลคาสเซ็ท
| เกณฑ์การเปรียบเทียบ | ออยซีลมาตรฐานทั่วไป (TC / SC) | ซีลคาสเซ็ท (Cassette Seal ) |
|---|---|---|
| 1. โครงสร้างชุดซีล | โครงเหล็กเดี่ยว ลิปซีลยางเปลือย ไม่มีปลอก | ชุดสำเร็จปิดผนึก ประกอบด้วยตัวเรือน + ปลอกเพลาในตัว |
| 2. ผิวที่สัมผัสการเสียดสี | สัมผัสผิวแกนเพลาเครื่องจักรโดยตรง | สัมผัสปลอกสวมเพลาในตัว (เพลาเดิมปลอดภัย 100%) |
| 3. ความสามารถกันโคลนและน้ำขัง | ปานกลาง (ลิปกันฝุ่นชั้นเดียว ทรายหลุดเข้าง่าย) | สูงสุด (ระบบเขาวงกต Labyrinth 3-5 ชั้น กั้นโคลนเด็ดขาด) |
| 4. ผลกระทบเมื่อเพลาเดิมเป็นร่อง | ใส่ไปก็รั่วทันที ต้องส่งกลึงเพลาใหม่ | สวมทับได้ทันที ปลอกในตัวทำหน้าที่แทนผิวเพลาใหม่ |
| 5. อายุการใช้งานในสภาวะลุยเลน | สั้น (1 – 3 เดือนในหน้านา) | ยาวนานกว่า 3 – 5 เท่า (ทนงานหนักข้ามฤดูกาล) |
| 6. ความคุ้มค่าและต้นทุนรวม | ราคาซื้อต่อชิ้นถูกกว่า แต่ค่าแรงรื้อซ่อมบ่อยและเสี่ยงเพลาพัง | คุ้มค่าสูงสุด ประหยัดค่าแรงช่าง ลดเวลาหยุดงานเครื่องจักร |
4. ทำไมดุมล้อรถแทรกเตอร์และเครื่องจักรกลหนักจึง “จำเป็น” ต้องใช้?
ตำแหน่ง “ดุมล้อหน้าและดุมล้อหลัง” ของรถแทรกเตอร์ รวมถึงชุดมอเตอร์เดินทางของรถขุดแบคโฮ เป็นจุดที่มีความเสี่ยงสูงสุดในตัวรถ เนื่องจาก:
- การแช่อยู่ในโคลนเหลวตลอดเวลา: ในช่วงฤดูทำนาหรือลุยงานขุดดิน ดุมล้อจะจมอยู่ใต้ระดับน้ำโคลนและเลนลึก ความดันของน้ำโคลนจะพยายามแทรกตัวผ่านรอยต่อของซีลตลอดเวลาขณะหมุน
- แรงบิดมหาศาลและแรงกระแทกจากพื้นผิว: ล้อรถแทรกเตอร์ต้องรับน้ำหนักตัวรถหลายตันควบคู่กับแรงฉุดลากของอุปกรณ์ต่อพ่วง (ผานไถ, โรตารี่ปั่นดิน) ทำให้เกิดการส่ายและให้ตัวของเพลา (Shaft Deflection) หากเป็นซีลธรรมดา ปากซีลจะอ้าออกและน้ำมันทะลักทันที แต่โครงสร้างเขาวงกตของซีลคาสเซ็ทสามารถรองรับการให้ตัวได้โดยไม่เสียสภาพการปิดผนึก
- การป้องกันเฟืองท้ายและชุดขับเคลื่อน 4WD: หากซีลดุมล้อรั่ว น้ำมันเกียร์จะไหลออกหมด และน้ำโคลนจะเข้าไปผสมจนกลายเป็น “โคลนปั่นเฟือง” กัดกร่อนเฟืองดอกจอก ลูกปืนเทเปอร์ และเพลาขับจนพังเสียหายทั้งระบบ การลงทุนใช้ซีลคาสเซ็ทคุณภาพสูงจึงเป็นการปกป้องชุดเกียร์ราคาหลักแสนบาทอย่างคุ้มค่าที่สุด

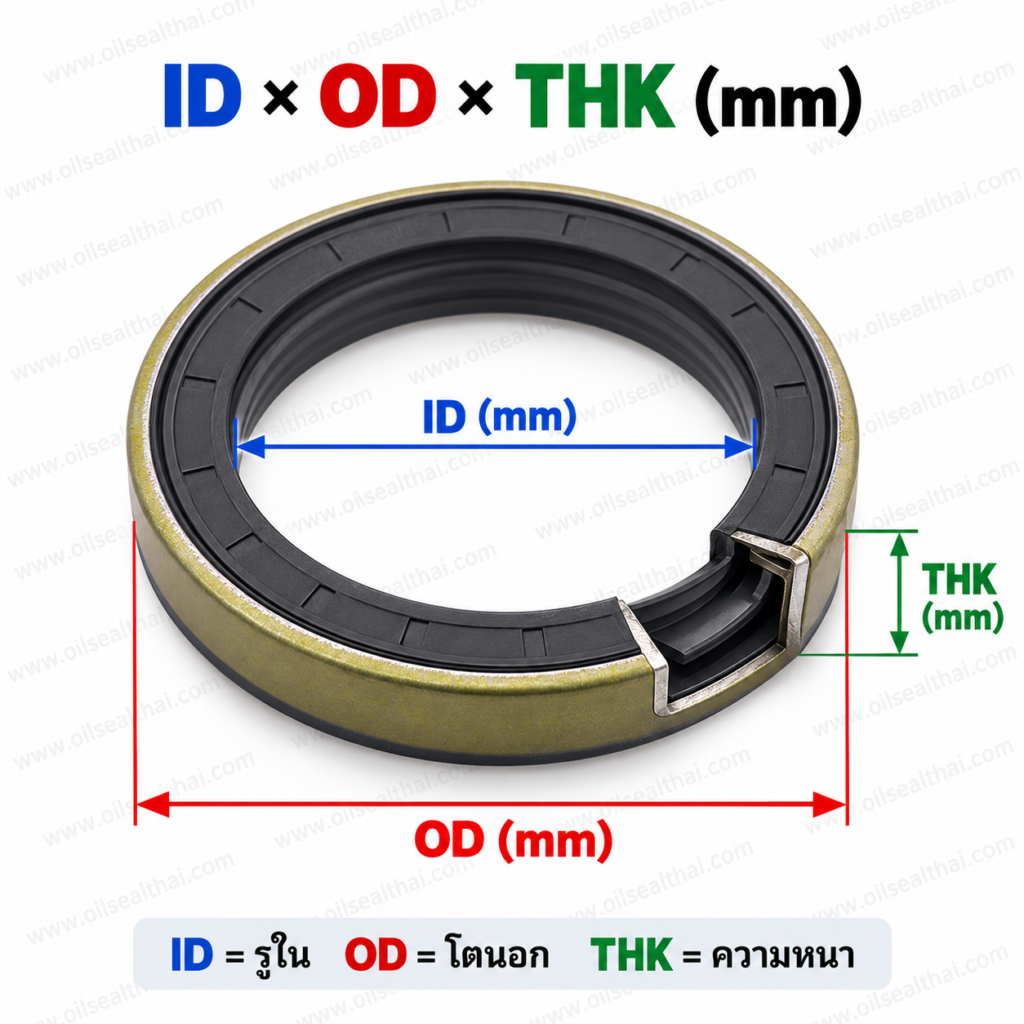

5. วิธีวัดขนาดซีลคาสเซ็ทเพื่อสั่งซื้อให้ถูกต้อง (ID x OD x THK)
การระบุขนาดซีลคาสเซ็ทจะใช้มาตรฐาน 3 มิติเช่นเดียวกับออยซีลทั่วไป แต่มักจะมีตัวเลขความหนา 2 ค่า (THK1 / THK2) ดังนี้:
📐 รูปแบบการอ่านขนาด: รูใน (ID) × ขอบนอก (OD) × หนา (THK1 / THK2)
ตัวอย่างขนาด: 45 * 70 * 14 / 17 mm
- 45 mm (ID – Inner Diameter): ขนาดรูในของปลอกสวมเพลา = วัดจากขนาดเส้นผ่านศูนย์กลางแกนเพลาของรถ
- 70 mm (OD – Outer Diameter): ขนาดขอบนอกของตัวเรือนซีล = วัดจากขนาดเส้นผ่านศูนย์กลางเบ้าเสื้อดุมล้อ
- 14 mm (THK1 – Casing Width): ความหนาของโครงตัวเรือนซีลขอบนอกที่อัดจมลงในเบ้า
- 17 mm (THK2 – Total Height): ความหนารวมทั้งหมดตั้งแต่ปลายปลอกสวมเพลาฝั่งหนึ่งถึงอีกฝั่งหนึ่ง
*หากเบ้าเสื้อของท่านมีความลึกเพียงพอ สามารถใช้ความหนารวม THK2 ในการเทียบสเปกมาตรฐานได้ทันที
6. ข้อควรระวังและเทคนิคการติดตั้งระดับช่างมืออาชีพ
ซีลคาสเซ็ทเป็นอุปกรณ์ความเที่ยงตรงสูง (Precision Unit) การติดตั้งที่ถูกต้องจะทำให้ซีลใช้งานได้ยาวนานหลายปี โดยมีกฎเหล็กที่ต้องจำขึ้นใจดังนี้:

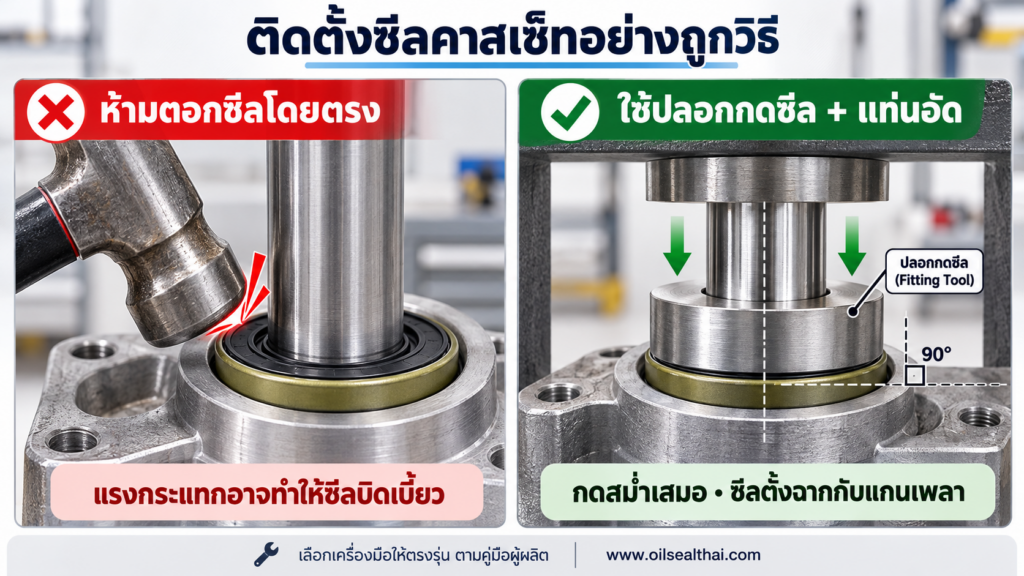

ห้ามใช้ค้อนตอกลงบนตัวซีลหรือปลอกเพลาโดยตรง! เพราะแรงกระแทกจะทำให้โครงเหล็กเขาวงกตบิดเบี้ยว และทำให้ชิ้นส่วนปลอกเพลากับตัวเรือนขบกันจนหมุนไม่ได้ตั้งแต่ยังไม่เริ่มวิ่ง
ใช้ ปลอกกดซีลหน้าเรียบ (Fitting Tool) หรือท่อเหล็กที่มีหน้าสัมผัสระนาบเดียวกับขอบซีล กดอัดด้วยแท่นไฮดรอลิกหรือเคาะเบาๆ รอบขอบอย่างสม่ำเสมอ เพื่อให้ซีลเข้าไปตั้งฉาก 90 องศา กับแนวแกนเพลา
