TG OIL SEAL VITON140x170x16 - ออยซีล ซีลกันน้ำมันมาตรฐานอุตสาหกรรม | OilSealThai
MODEL TG
🚚 จัดส่งด่วน 1-2 วัน
Flash Express / Kerry
🛡️ มาตรฐานอุตสาหกรรม
ISO / DIN Quality

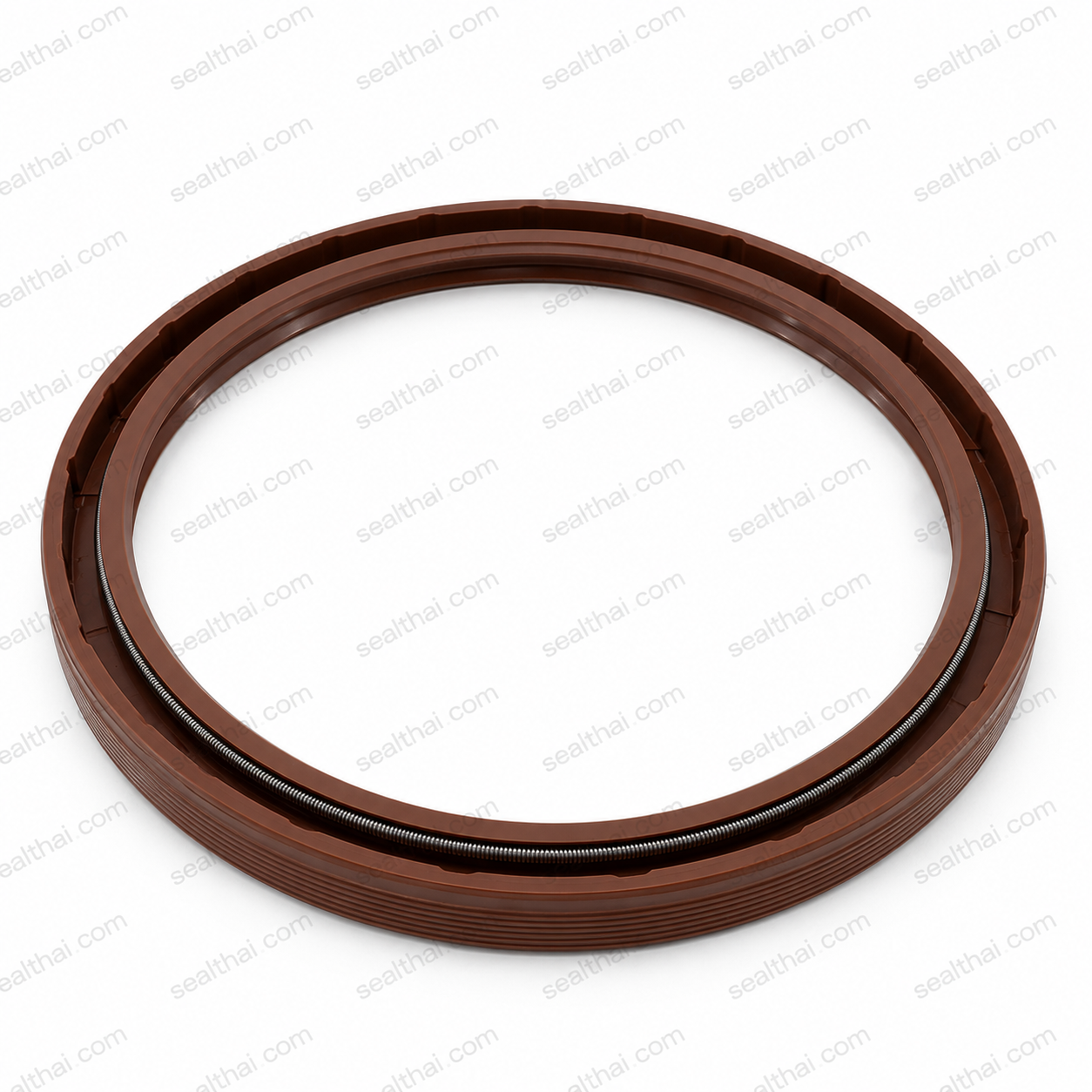

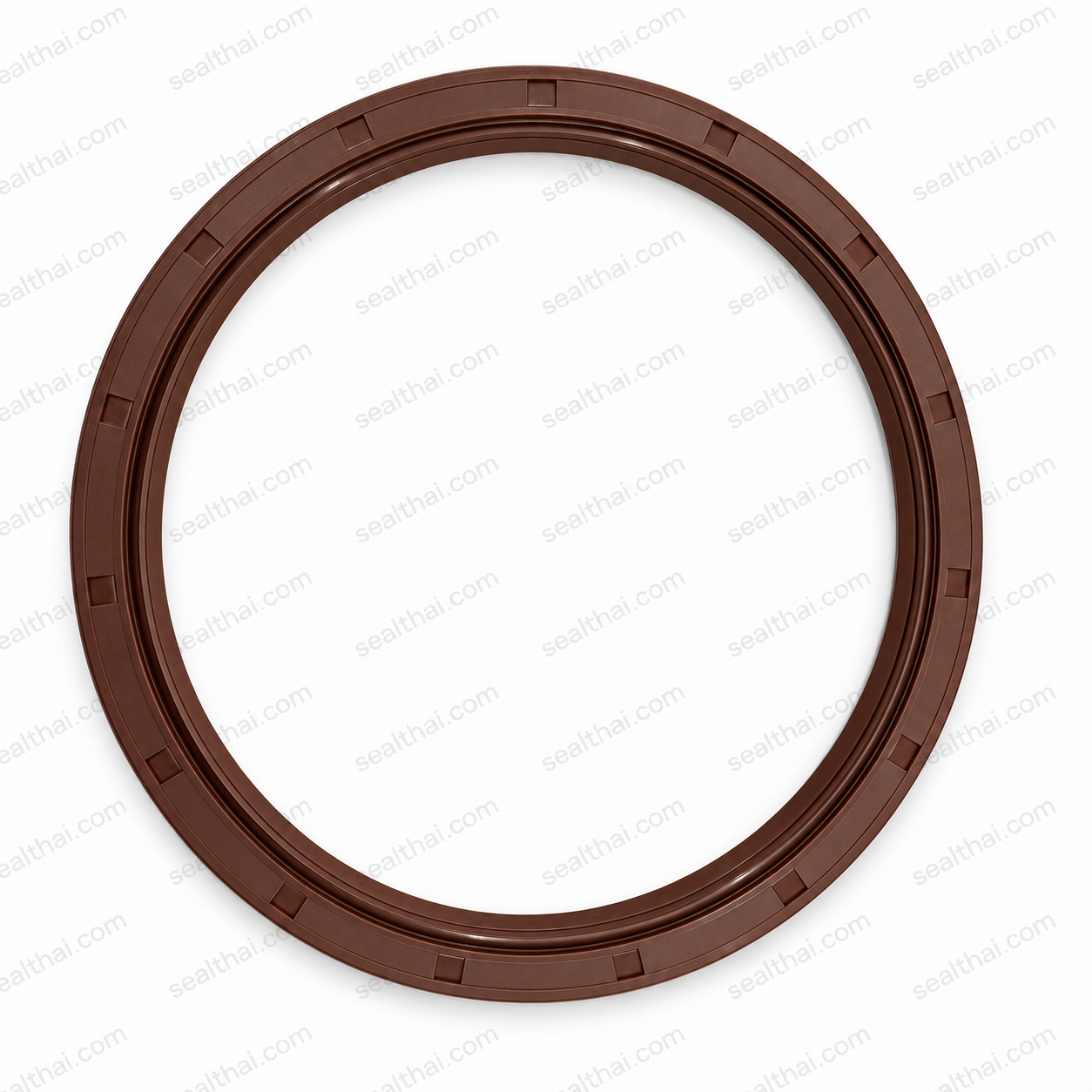

TG OIL SEAL VITON140x170x16

ซีลยาง 2 ลิป เสริมสปริง เปลือกลอนยางกันรั่วซึม (Corrugated Rubber OD)
สถานะสินค้า: 🟢 มีสินค้า
👁️ ขนาดนี้มีคนเข้าดูแล้ว: 5 คน (ครั้ง)
ราคา:
฿1,590.00 ฿1,290.00
/ ชิ้น (รวมภาษีแล้ว)
📐 สรุปขนาดสินค้า (Dimensions Summary) ID x OD x THK mm
เพลา / รูใน (ID)
140 mm
รัง / โตนอก (OD)
170 mm
ความหนา (THK)
16 mm
🏢 สั่งซื้อในนามนิติบุคคล / โรงงาน? ขอใบเสนอราคา (RFQ) ผ่าน LINE »
ต้องการสั่งซื้อจำนวนมาก หรือสั่งผลิตสเปกพิเศษ?
ติดต่อเจ้าหน้าที่ผู้เชี่ยวชาญเพื่อขอใบเสนอราคาได้ทันที
ปรึกษาผ่าน LINE: @sealthai
📋

ข้อมูลจำเพาะเชิงเทคนิค (Technical Datasheet) - ออยซีลรุ่น TG

ซีลยาง 2 ลิป เสริมสปริง เปลือกลอนยางกันรั่วซึม (Corrugated Rubber OD)
MODEL: TG MATERIAL: VITON / FKM (ทนร้อน 200°C)

1. โครงสร้างและการออกแบบ (Design & Structure)

ลักษณะโครงสร้างประจำรุ่น (Structure):
ซีลยาง 2 ลิป เสริมสปริง เปลือกลอนยางกันรั่วซึม (Corrugated Rubber OD)
คำอธิบายและการใช้งาน (Description & Applications):
ออยซีลรุ่น TG เป็นซีลยาง 2 ลิป (lip) เสริมสปริง โครงสร้างผิวนอกเป็นร่องลอนยาง (Corrugated Ribbed OD) ช่วยเพิ่มประสิทธิภาพการยึดเกาะและป้องกันการรั่วซึมรอบเบ้าเสื้อสูบได้อย่างดีเยี่ยม แม้ในเบ้าเสื้อที่ขรุขระ มีรอย หรือมีการขยายตัวจากความร้อน พร้อมลิปกันฝุ่นเสริมป้องกันสิ่งสกปรกภายนอก
จุดเด่นประจำรุ่น (Key Features):
✓
Corrugated Ribbed OD: ผิวนอกลอนยางแนบสนิทแม้ผิวเบ้าเสื้อขรุขระ ลดแรงกดขณะสวมติดตั้ง
✓
Dual-Lip Protection: ลิปหลักพร้อมสปริงกักเก็บน้ำมัน + ลิปเสริมป้องกันฝุ่นและละอองน้ำ
✓
Thermal Expansion Tolerance: ยึดเกาะได้ดีเยี่ยมแม้เบ้าเสื้อโลหะขยายตัวจากความร้อนสูง
✓
Anti-Rust Rubber Casing: โครงสร้างหุ้มยางสังเคราะห์ป้องกันการเกิดสนิมรอบตัวซีล 100%
✓
Wide Industrial Standard: มาตรฐานเทียบเท่าซีลแท้ติดเครื่องจักร รองรับกว่า 1,800 ขนาด

2. ข้อมูลจำเพาะและขีดจำกัด (Operating Limits)

ความเร็วรอบเพลาสูงสุด (Speed)
Up to 14 m/s (Rotary Shaft)
แรงดันใช้งาน (Pressure Limit)
0.03 - 0.05 MPa (0.3 - 0.5 Bar)
อุณหภูมิใช้งาน (Temp Range)
-20°C ถึง +200°C
มาตรฐานการผลิต (Standard)
ISO 6194 / DIN 3760
คุณสมบัติเนื้อยาง (Material Properties: VITON / FKM):
ทนความร้อนสูง ทนสารเคมี กรด ด่าง และการกัดกร่อนจากน้ำมันเชื้อเพลิงและโอโซนได้อย่างยอดเยี่ยม
💡 ข้อแนะนำการติดตั้ง (Installation Guide):
ทาสารหล่อลื่นบางๆ ที่ผิวลิปซีลและร่องลอนยางก่อนติดตั้ง กดให้ขนานระนาบตรง
คำอธิบายเพิ่มเติมจากผู้ผลิต:

ออยซีล VITON TG 140x170x16 mm (FKM Oil Seal)

ออยซีลกันน้ำมันรุ่น TG ผลิตจากยางฟลูออโรคาร์บอน (FKM / Viton) เหมาะสำหรับงานซีลเพลาหมุนในเครื่องจักรอุตสาหกรรมที่ต้องการความทนทานต่อความร้อน น้ำมันหล่อลื่น และสารเคมีบางประเภท

รายละเอียดสินค้า

  • ประเภท: Oil Seal TG
  • ขนาด: 140 × 170 × 16 mm
  • ID (Inner Diameter): 140 mm
  • OD (Outer Diameter): 170 mm
  • THK (Thickness): 16 mm
  • วัสดุ: Viton / FKM
  • สี: น้ำตาล
  • โครงสร้าง: เหล็กหุ้มยาง
  • ระบบซีล: ปากซีลหลักพร้อมสปริง และปากกันฝุ่น (ตรวจสอบตามรุ่นจริง)

คุณสมบัติเด่น

  • ทนความร้อนได้ดี เหมาะสำหรับงานอุณหภูมิสูง
  • ทนต่อน้ำมันหล่อลื่นและจาระบีหลายประเภท
  • ช่วยป้องกันน้ำมันรั่วซึมบริเวณเพลาหมุน
  • มีสปริงช่วยรักษาแรงกดของปากซีลกับเพลา
  • เหมาะสำหรับเครื่องจักรอุตสาหกรรมและระบบส่งกำลัง
  • รุ่น TG มีรูปทรงผิวภายนอกที่ออกแบบเพื่อช่วยยึดซีลกับเบ้าติดตั้ง

การใช้งาน
เหมาะสำหรับงานซีลเพลาหมุน เช่น ชุดเกียร์ เครื่องจักรในโรงงาน ระบบส่งกำลัง และอุปกรณ์อุตสาหกรรมที่ใช้ซีลขนาด 140×170×16 mm

วิธีตรวจสอบขนาดก่อนสั่งซื้อ

ขนาดออยซีลเรียงตามมาตรฐาน ID × OD × THK

140 mm = เส้นผ่านศูนย์กลางเพลา (ID)

170 mm = เส้นผ่านศูนย์กลางเบ้าติดตั้ง (OD)

16 mm = ความหนาของซีล (THK)

ข้อควรทราบก่อนสั่งซื้อ

  • กรุณาตรวจสอบขนาดและรุ่น TG ให้ตรงกับสินค้าเดิม
  • TG และ TC อาจมีโครงสร้างต่างกัน ไม่ควรใช้แทนกันโดยไม่ตรวจสอบ
  • ช่วงอุณหภูมิใช้งานขึ้นอยู่กับเกรด FKM ความเร็วรอบ แรงดัน และสภาพการทำงาน
  • หากไม่แน่ใจเกี่ยวกับรุ่นหรือขนาด สามารถสอบถามร้านค้าก่อนสั่งซื้อได้

SEALTHAI ศูนย์รวมซีลอุตสาหกรรมออนไลน์

จำหน่ายออยซีล โอริง ซีลไฮดรอลิก ซีลกันฝุ่น และซีลอุตสาหกรรมหลากหลายประเภท

เว็บไซต์: www.sealthai.com

#ออยซีล #OilSeal #Viton #FKM #ออยซีลไวตัน #OilSealTG #TG140x170x16 #ซีลกันน้ำมัน #ซีลเพลา #ซีลอุตสาหกรรม #SEALTHAI

ข้อมูลจำเพาะ (Technical Specifications)

  • ชื่อรุ่น / โครงสร้าง: TG (ซีลขอบหยักเสริมโครงเหล็ก 2 ปาก (Dual Lip Grooved OD))
  • ขนาดมิติ (Dimensions): รูใน 140 มม. x ขอบนอก 170 มม. x หนา 16 มม.
  • วัสดุเนื้อยาง (Material): NBR (Nitrile Butadiene Rubber) เกรดอุตสาหกรรม
  • อุณหภูมิใช้งาน: -30°C ถึง +120°C (หรือสอบถามสเปก Viton -20°C ถึง +200°C ผ่านแอดมิน)

รูปแบบขนาดสำหรับค้นหา (Search Formats)

140-170-16 | 140*170*16 | 140 170 16 | 140x170x16
