วิธีวัดขนาดออยซีล 3 สเต็ปง่ายๆ เทียบสเปกได้ถูกต้อง 100%

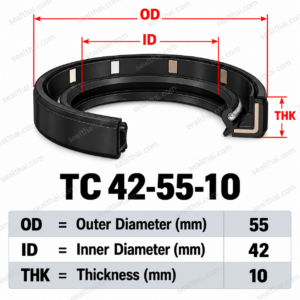

ในการสั่งซื้อออยซีล ขนาดจะระบุเป็นหน่วย มิลลิเมตร (mm) เสมอ โดยเรียงตามลำดับสากลคือ ID x OD x THK

ขั้นตอนการวัดด้วยเวอร์เนียร์คาลิปเปอร์ (Vernier Caliper):

  1. 1. วัดขนาดรูใน (ID – Inner Diameter / Shaft Size): วัดเส้นผ่านศูนย์กลางของ เพลาที่ซีลสวมใส่ (หรือวัดขอบในของซีลเดิม) หน่วยเป็น มม.
  2. 2. วัดขนาดขอบนอก (OD – Outer Diameter / Housing Bore): วัดเส้นผ่านศูนย์กลางของ เบ้าหรือเสื้อเพลา (หรือวัดขอบนอกสุดของโครงซีล) หน่วยเป็น มม.
  3. 3. วัดความหนา (THK / Width / Height): วัดความสูงของขอบซีลตั้งแต่ด้านหน้าถึงด้านหลัง หน่วยเป็น มม.

ตัวอย่างการอ่านรหัสสินค้า:

หากวัดได้ เพลาใน 35 มม., ขอบนอก 52 มม., ความหนา 8 มม.
รหัสสินค้าคือ: TC 35 52 8 NBR หรือ 35-52-8

💡 คำแนะนำ: หากบนตัวซีลเดิมยังมีตัวเลขปั๊มอยู่ เช่น TC 35 52 8 คุณสามารถนำตัวเลขนี้มาพิมพ์ค้นหาในช่องค้นหาบนเว็บ OilSealThai เพื่อสั่งซื้อได้ทันที
